5.4.1 Die DCC Decoder von Fleischmann

Achtung!!! Die Beschreibung der hier aufgeführten Decoder bezieht sich auf Produktion von Decodern vor dem Verkauf der Firma Fleischmann. Für alle danach gelieferten Decoder habe ich keine Informationen mehr erhalten.
Decoder 6857/ 6858/ 6859/ 69 6959 6872/ 6876 / 6878/ 69 6876

Maße in mm

 12x9x3,4 mm 20x10,5x3,8 mm
Leistung Motor 600 mA / Licht 100 mA Motor 1000 mA / Licht 100 mA
Funktionen

Licht mit der Fahrtrichtung wechselnd.

f1 Anfahr- und Bremsverzögerung in CV 3 + 4 abschalten

f2 Rangiergang
Datenformate

DCC 14/27/28/128 Fahrstufen
DC analog
Bemerkung

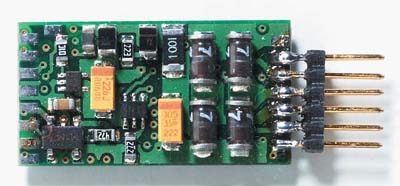

   DCC 6858-1.jpg (19409 Byte) DCC 6858-2.jpg (20884 Byte) DCC 6858-3.jpg (27647 Byte) dcc_6872_nem651.jpg (22501 Byte)
Anschluß nach NEM Artikelnummer / Kabellänge Artikelnummer / Kabellänge
651 6857 / 80 mm
6858 integrierter Stecker ohne Kabel
6859 / 35 mm		 6872 integrierter Stecker ohne Kabel
6876 / 80 mm
652 N/A  6878 / 80 mm
Lötanschluß 69 6859 / 150 mm 69 6876 / 150 mm
E-Mail: ujohann@nurfuerspam.de © 2004 by Uli Johann




    Byte

RP 9.2.2. Configurations Variables

6857 /-8 /-9

 6872 /-6 /-8
CV Name Werte Beschreibung

Werkswerte

1

 Primäre Lokadresse

1-127

 Adresse für  DCC 3 3
2 V start 0-255 Mindestanfahrspannung am Motor bei FS1 5 5
3 Anfahrverzögerung

0-255

 Verzögerung beim Anfahren 5 5
4 Bremsverzögerung

0-255

 Verzögerung beim Bremsen 3 3
5 V max 0-255 Maximal Spannung am Motor bei FSmax (14/27/28/128) 132 132
6 V mitte 0-255 Mittlere Spannung am Motor bei FSmitte (7/13/14/64)
0 bedeutet keine Wirkung.		 0 0
7 Version   Version der Software (mir bekannte) 62 73
8 Hersteller ID



 NMRA Herstellerkennung 155 155
9 PWM Pulsbreite der Motoransteuerung

0
15-24

0: PWM aus, d.h. Motorfrequenz 100 Hz,
15 bis 22: Motorfrequenz 15-22 kHz

 20 20
12 Alternatives Datenformat

0
1

 Bit 0=0
=1		 -analog Betrieb ausgeschaltet
-analog Betrieb eingeschaltet		 1 1
17 Erweiterte Adresse
(oberer Teil)

192-255

 Oberer Teil der erweiterten Adresse.
Wird wirksam bei DCC mit CV29 Bit 5=1		 192 192
18 Erweiterte Adresse
(unterer Teil)

0-255

 Unterer Teil der erweiterten Adresse.
Wird wirksam bei DCC mit CV29 Bit 5=1		 0 0
29 Konfigurationswerte 0-255   20 20

0
1

 Bit 0=0
=1		 -Normale Fahrtrichtung
-Fahrtrichtung des Tfz umkehren.		 Bit 0=0 Bit 0=0

0
2

 Bit 1=0
=1		 -14/27 Fahrstufen
-28/128 Fahrstufen		 Bit 1=0 Bit 1=0

0
4

 Bit 2=0
=1		 -Nur DCC erkennen
-alternatives Datenformat wie in CV 12 möglich		 Bit 2=1 Bit 2=1
8 Bit 3=0 Nichts -/- -/-

0
16

 Bit 4=0
=1		 -Geschwindigkeitstabelle nach CV 2, 5 und 6
-Geschwindigkeitstabelle nach CV 66 bis 95		 Bit 4=1 Bit 4=1

0
32

 Bit 5=0
=1		 -Adresse in CV1gültig
-Adresse in CV 17/18 gültig 		Bit 5=0 Bit 5=0
64/128 Bit 6/7 Nichts -/- -/-
CV 30 - 52 E-Mail: ujohann@nurfuerspam.de © 2004 by Uli Johann




  CV 1 - 29 Byte

RP 9.2.2. Configurations Variables

6857 /-8 /-9

 6872 /-6 /-8
CV Name Werte Beschreibung

Werkswerte
30 Fehler Information

-

 Kann nur gelesen werden
Gibt den Fehlerzustand des Speichers an
Bit 0=0 Kein Fehler
Bit 0=1 Speicherfehler Lok/Decoder einschicken
Matrix Funktionsausgang
33 Funktion [function] 1 Bit0=1 Licht vorn 1 1
34 Funktion [function] 2 Bit1=1 Licht hinten 2 2
35 Funktion [f1]

0
64

 Bit 6=1 -Die Funktion f1 schaltet die Anfahr- und
 Bremsverzögerung der CV 3 und CV 4 aus.
-Ausschalten der Funktion mit Bit 6=0		 Byte=64
Bit6=1		 Byte=64
Bit6=1
36 Funktion [f2]

0
128

 Bit 7=1 -Die Funktion f2 schaltet Rangiergang ein.
-Ausschalten der Funktion Bit 7=0		 Byte=128
Bit7=1		 Byte=128
Bit7=1
37 Funktion [f3]       16 16
38 Funktion [f4]       4 4
39 Funktion [f5]       8 8
40 Funktion [f6]       16 16
51 Individuelle Fleischmann Funktion 0-255     41 41
0
1

Bit 0=0:
=1:

 -Motorregelung ausgeschaltet
-Motorregelung eingeschaltet

Bit 0=1

Bit 0=1
0

2

Bit 1=0:

=1:

 -Motorzyklenzusammenfassung
 ausgeschaltet.
-Motorzyklenzusammenfassung
 eingeschaltet, eventuell günstigeres
 Drehmoment des Motors.		 Bit 1=0 Bit 1=0
0
8

Bit 3=0:
=1:

 -Keine Angaben Bit 3=1 ?
0
32

Bit 6=0:


=1:

 -Fehlermeldung durch blinken der
 Lampen bei Stromüberschreitung
 ausgeschaltet
-eingeschaltet		 Bit 6=1 Bit 6=1
52 Individuelle Fleischmann Funktion

Lichtdimmfunktion

 0-255   103 103



1
2
4



Bit 0=1:
Bit 1=1:
Bit 2=1:

 Bit 0 bis 2=1, Licht voll eingeschaltet.
Bit 0 bis 2=0, Licht ausgeschaltet
-1/7 der Lichtstärke
-2/7 der Lichtstärke
-4/7 der Lichtstärke
Zwischenwerte durch Kombination möglich

Bit0=1
Bit1=1
Bit2=1

Bit0=1
Bit1=1
Bit2=1
8/16 Bit 3/4 Nichts
32
64
128 		Bit5=1
Bit6=1
Bit7=1 		Keine Angaben

Bit5=1
Bit6=1
Bit7=0

Bit5=1
Bit6=1
Bit7=0
CV 53 - 97 E-Mail: ujohann@nurfuerspam.de © 2004 by Uli Johann




  CV 30 - 52 Byte

RP 9.2.2. Configurations Variables

6857 /-8 /-9

 6872 /-6 /-8
CV Name Werte Beschreibung

Werkswerte
53-
63		 Individuelle Fleischmann Funktion   In diesen CV sollte nichts geändert werden.
Eine Beschreibung folgt
53 Integraler Motorfaktor

10-17

 Regelparameter, bestimmt die Genauigkeit des Nachregelns 15 15
54 Diffrenzieler Motorfaktor

5-10

 Regelparameter, bestimmt die Geschwindigkeit des Nachregelns 8 8
57 Abschaltschwelle

0-34

 Abschaltschwelle bei Überlastung des Decoders
Wer hier einen zu großen Wert wählt, riskiert Decodertod!!
Eine Erhöhung des Wertes sollt nicht über 25% des Werkswertes liegen.		 15 30
64 Reset

0-1

 Ein schreiben einer 1 in diese CV setzt den
Decoder auf die Grundwerte zurück.
66 Trimmung vorwärts

0-255

 Trimmung der Geschwindigkeitskennlinie für Vorwärtsfahrt. Mit größeren Zahlen wird die Geschwindigkeit angehoben.

140

 248
95 Trimmung rückwärts

0-255

 Wie CV 66, jedoch für Rückwärtsfahrt.

140

 248
67
bis
94		 Geschwindigkeit
Kennlinie

0-255

 CV 67 Mindestgeschwindigkeit
CV 94 Maximalgeschwindigkeit
